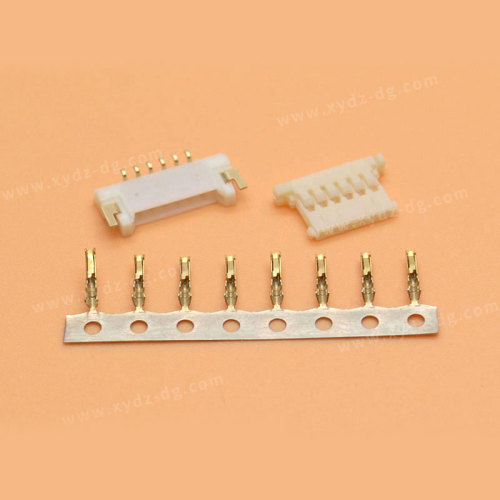

Si está diseñando equipos médicos, sensores industriales o electrónica de consumo, el conector MX1.25 (conector de tono de 1.25 mm) podría ser un componente crítico en su PCB. Este conector compacto garantiza la transmisión de señal estable en espacios estrechos, y nuestra serie de conector MX1.25 1254 se ha probado rigurosamente en condiciones extremas, superando los estándares de la industria.
Honestamente, hay muchos conectores de tono de 1.25 mm en el mercado, pero pocos ofrecen opciones de alta durabilidad y personalización. Como fabricante directo, proporcionamos precios al por mayor y podemos adaptar los recuentos de pin (02p-30p), el enchapado y los materiales a sus necesidades, porque seamos sinceros, algunos proyectos solo requieren especificaciones especiales.
1. Rendimiento eléctrico robusto
Clasificación de voltaje/corriente : 125V AC/DC, 1.0a: ideal para la mayoría de las aplicaciones de bajo voltaje.
Voltaje de soporte : 500 V CA/Minuto, con resistencia de aislamiento de 100mΩ para evitar circuitos cortos.
Rango de temperatura : -25 ° C a +85 ° C, asegurando la estabilidad incluso en entornos extremos.
2. Materiales y construcción premium
Terminal (T1254pg) : bronce de fósforo con revestimiento de oro, resistencia de contacto de ≤20MΩ para una pérdida de señal mínima.
Alcicultor (H1254-NP) : Nylon 66 Material de retardante de llama UL94V-0, resistente al impacto y segura de fuego.
Oblea (W1254SR-NP) : latón nylon 6t + chapado en estaño, clasificado para más de 5,000 ciclos de apareamiento.
3. Configuraciones flexibles
Admite configuraciones de 2p a 30p con AWG#28-#32 Compatibilidad de cables. ¿Necesita un tono personalizado o un diseño impermeable? Nuestro equipo de I + D puede ofrecer una solución dentro de las 48 horas.
Dispositivos médicos : Conexiones PCB en oxímetros de pulso y monitores portátiles, donde la confiabilidad no es negociable.
Automatización industrial : transmisión de señal del módulo del sensor, manteniendo la falla de contacto cero incluso bajo vibración.
Electrónica de consumo : Casos de carga de auriculares interiores de TWS, donde el tamaño de 1.25 mm maximiza la eficiencia del espacio.
El usuario "TechEdge_John" informó: *"Hemos usado la serie 1254 durante 3 años en -20 ° C Equipo de logística de cadena fría: fallas cero y un 10% más barato que cierta marca japonesa".
Factory Direct : omita el intermediario: nuestros precios son 10% más bajos que los revendedores, especialmente para los pedidos a granel.
Personalización rápida : a diferencia de los competidores atrapados en los modelos estándar, ajustamos el enchapado, los colores e incluso los mecanismos de bloqueo.
Certificaciones : ROHS & Reach Celuge, con modelos seleccionados que se someten a certificación UL, amigable con la ejecución.
PYME : Gerentes de adquisiciones que necesitan cadenas de suministro rentables y estables.
Ingenieros de I + D : cables del proyecto Seleccionando componentes para diseños con restricciones espaciales.
Vendedores de comercio electrónico : abastecimiento de OEM/ODM confiable, certificado para mercados globales.
Llamado a la acción:
¿Cansado de conectores defectuosos o envíos retrasados? Pruebe nuestro conector MX1.25 1254: muestras disponibles, envío de 48 horas y 20 años de experiencia en la industria que lo respalda.
| SPECIFICATIONS | |
| Voltage rating | 125V AC, DC |
| Current rating | 1.0A, AC, DC |
| Withstanding Voltage | 500V AC/minute |
| Insulation resistance | 100MΩ min |
| Temperature range | -25°C~+85°C |
| Contact resistance | 20mΩ max |
| TERMINAL | |
| Part No. | T1254PG |
| Applicable wire | AWG#28-#32 |
| Material | Phosphor Bronze |
| Finish | Gold-flash |
| HOUSING | |
| Part No. | H1254-NP |
| Poles | 02-15P & 20P 30P |
| Housing Material | Nylon 66 UL94V-0 |
| WAFER | |
| Part No. | W1254SR-NP |
| Poles | 02-15P & 20P 30P |
| Housing Material | Nylon 6T UL94V-0 |
| Pin Material | Brass |
| Contact Area Plating | Tin-Plated |
